Ⅰ、适用范围

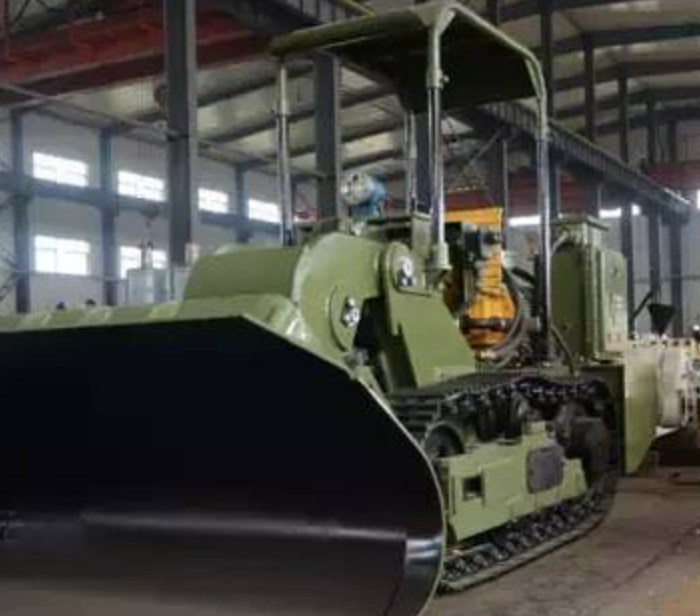

ZCY60R煤矿用侧卸式装岩机是为履带行走的无轨装载设备，主要用于水平岩、半煤岩巷道施工，也可用于小断面全岩巷中煤、岩石及其它物料的装载。该机稳定性能好、插入力大、机动性优良、全断面作业。
Ⅱ、产品特点
该机可“一机多用”，除完成装载作业外，还能充当支护时的工作平台，或用于工作面短距离运输、卧底、清帮等辅助工序作业，并可与钻车等配套，组成机械化作业线，显著提高巷道施工的机械化水平。
1、本质稳定操作回路，使作业更稳定。
2、机动性、配套性好，斗容大，履带行走插入力大，装载效率高。可以很方便地与巷道中的其它设备，如：钻车、刮板输送机、带式输送机以及矿车等配套。
3、一机多用。该机可完成以下辅助作业：
a、可用铲斗举升重物，如支护用金属支架、碹胎。
b、铲斗举升后可以充当支护工作平台，便于顶板管理。
c、可在工作面短距离运送物料，如背板、沙石，搬运小型设备。
d、作业稳定，可显著减少在危险区域内的装载作业、搬运时间。
e、本机优异的卧底、清帮性能将实现装载作业百分之一百的机械化，使“无锹”工作面成为现实，显著减轻工人的体力劳动强度。
4、可靠性和寿命提高。采用的大节距封润滑履带，可大幅提高履带的可靠性和寿命，机器的运行成本也可减少；该机的“可接近性”优良，更易于调节和维护修理。
Ⅲ、整机参数
铲斗额定容积0.6m3
铲斗宽度1774mm
大卸载高度1650mm
大卸载角度55º
小离地间隙200mm
大卧底深度600mm
爬坡角度±16°
噪声90dB(A)
外形尺寸4569×1774×2357mm
机器重量7600kg
大牵引力50kN
额定牵引力35kN
行走速度2.2km/h(0.6m/s)
履带板宽度260mm
接地比压0.09Mpa
行走马大压力16MP
工作机构压力16MP
供电电压1140/660V或660/380V
电机型号YBK2-225M-4
电机功率45kW
电机额定电流47.3/27.3A或84.2/48.6A
电机转速1480 r/min
矿用隔爆兼本质真空电磁起动器QJZ-160/1140(660)或QJZ-160/660(380)
